Poslední ze čtyř pinů (úplně v pravo) je právě těch 3,3V (v návodu nezapojen), které převodník potřebuje, tzn. musíte mít zapojeno všechny čtyři vodiče. https://doc.turris.cz/doc/en/troubleshooting/serial_link
No jo - nic proti tomu - ale potřebný návod v dokumentaci chybí.
Ve správci HW port COM3 vidím, driver a funkce je v pořádku.
Kabel zapojuji:
GND … GND
TX … RX
RX … TX
Převodník na USB serial CH340 COM3 (nastaven na 3V)
bit 115200 / 8 /parita null /stop bit 1 / řízení toku hw (RTS/CTS)
*** “GES serial terminal” … převodník reaguje bliknutím modré LED na poslání příkazu, ale bez odpovědi v okně received data Tx.
*** Putty umožní stisknout tlačítko (připojit x odpojit) ale neprovede Open ( neotevře okno)
*** koukám i na tento https://sites.google.com/site/terminalbpp/
Raději bych měl router funkční - odmítal aktualizace a pak se učil pokus omyl terminál na seriovém portu.
Někdy pomůže přehodit RX-TX - tím se nic neskazí, jen pozor na GND( úplně vlevo) a + 3,3V (úplně vpravo) = ty musejí být zachované.
V popisu dokumentace jsou zapojeny jen tři kabely …GND, RX a TX.
A tedˇjsem se hnul … v prográmku GES_serial_terminal po prohození kabelů Rx-Rx a Tx-Tx už vidím odezvu … jak prosté milý Watsone
Tak už Vám to komunikuje? i po třech drátech?
Takhle jednoduše to nepůjde. Do konzole se přistupuje při bootu (aspoň u mne). Když router vypnete a znova zapnete, měla by probíhat butovací sekvence - a to ale doporučuji PuTTY a až při výzmě stisknu mezerník a tím se dostanu na U-boot.
Jako příklad boot menu tady: https://www.youtube.com/watch?v=bhLBUY0Pgkc
Jen ten postup trochu upřesněji : otevřít Putty, připojit převodník, spustit router a tisknout mezerník v okně terminálu.
Serial Port Terminál mi padá a u PuTTy neotevřu okno terminálu
Putty je sám o sobě terminálovým klientem.
- Vypnout router
- Zapojit převodník
- pustit PuTTY dle návodu https://doc.turris.cz/doc/cs/troubleshooting/serial_link
( jed podotknu, že doposud mají chybu, má tam být 115200 né 112500). - zapnout router a musí běhat v Putty boot menu.
… a když se tedy bavíme o Omnii, našel jsem příklad boot menu Turris Omnia tady: https://www.youtube.com/watch?v=wpU04v-zo3k (0-50 s)
Pokud nemůžete docílit takovéto nabidky (i při otočeni RX-TX), bude zapotřebí zapojit i čtvrtý kabel 3,3V - napájení pro čip převodníku (aspoň já mám takový převodník, který prostě potřebuje i ten čtvrtý kabílek).
Už jsem se dohrabal sem … to chybné kódování bylo špatnou rychlostí komunikace … mezerník mám mačka v červeně vyznačeném poli ???
vypadá že uboot je přerušen ?
Mě to PuTTy neudělá Open
No jo … on je ten příkaz obráceně … mně to reaguje na rescueboot run … Kriste
a všechny LED svítí červeně !!!
Perfektní!!! tak teď máte funkční seriovou linku s konzolí.
Do U-bootu se vleze cca po 2s zapnutí routru (zobrazí se nápis “Hint any key to stop autoboot…3…2…1…” a v tuto chvíli se stiskve tř. mezerník a jste tam.
Co jsem ale pochopil, tak se msata připravuje při naběhnuté Omniii, takže počkat, až naběhne jádro s logem Turris a potom se držet návodu. Ten návod jsem trochu nepochopil - tuto operaci jsem ještě nikdy nedělat. Pouze jsem měnil TurrisOS na OpenWRT a naopak a při nenaběhnutí je zapotřebí provest defaultní hodnoty u-bootu a to se provádí na začátku bootování.
V návodu akorát není pro hloupé napsáno vytvoření oddílu fdiskem … a hned pokračují
mkfs.btrfs /dev/sda1
mkdir /mnt/ssd
mount /dev/sda1 /mnt/ssd
btrfs subvol create /mnt/ssd/@

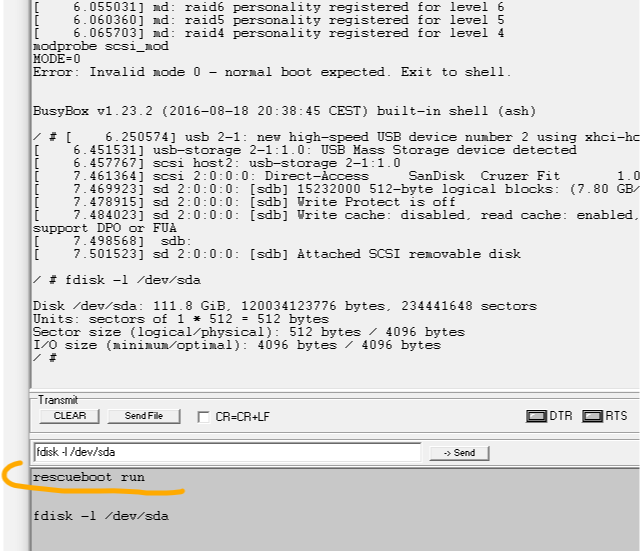

Nějak jsem se zamotal s příkazem run rescueboot. Buď to bylo dlouhou odezvou na tento pokyn, ale připadalo mi, že správně reagoval až příkaz rescueboot run
Přesně tak, a asi tam bude víc oddílů, pač tam vidím i sdb1 mountovanou jako flash, no nejsem z toho moc moudrej.
EDIT: Jo, už jsem to pochopil, montuje se jak SSD, tak i Flaska s mediakitem, prostě oboje.
Flešku asi odpojím a připojím až pro instalaci systému na SSD.
